Вакуум споена течна студена плоча

Вакуумната попълнена течна студена плоча е високо - решение за термично управление на производителността, предназначено да разсейва топлината ефективно от електрониката, батериите на мощността и други високи приложения -. Вакуумното споране гарантира силна, изтичане - доказана връзка между охлаждащите канали и основната плоча, което води до превъзходна топлопроводимост и издръжливост. Този производствен процес дава възможност за създаване на сложни пътеки за вътрешен поток, които оптимизират разпределението на охлаждащата течност и разсейването на топлината. Тези студени плочи се използват широко в индустрии като електрически превозни средства (EVs), аерокосмически, медицински изделия и индустриални енергийни системи.

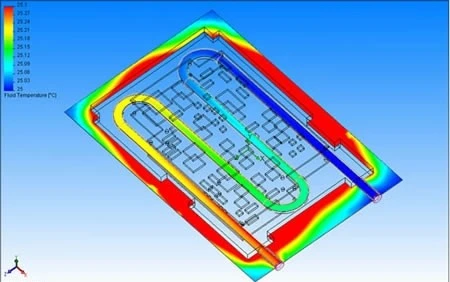

Схема на топлопредаване на студена плоча

Пример за вакуумна попълнена структура на течна студена плоча.

Вакуумните споени течни студени плочи обикновено се изработват от високо - алуминий или мед, избран въз основа на нуждите на приложението и съображенията за разходите.

Спецификациите на вакуумните споени течни студени плочи могат да бъдат персонализирани въз основа на изискванията на приложението. Ключовите параметри включват:

• Основен материал:Алуминий или мед
• Процес на производство:Вакуумно спояване с прецизна обработка на ЦПУ
• Съвместимост на охлаждащата течност:Вода, Гликол - течности и диелектрични течности
• Работен температурен диапазон:-40 градуса до 150 градуса
• Топлопроводимост:Алуминий ~ 200 w/m · k, мед ~ 385 w/m · k
• Оценка на налягането:До 6 бара (адаптивно)
• Вътрешен дизайн на канала:Персонализирано за оптимизиран поток на течността и разсейване на топлината
• Повърхностна обработка:Анодизиране, никелово покритие или химическа пасивация за защита от корозия
• Тегло:Варира в зависимост от размерите и състава на материала

• Електрически превозни средства (EVs) и хибридни автомобили:Охлаждащи модули на батерията, инвертори и електроника за захранване.
• Аерокосмическо и отбрана:Регулиране на температурата в авионика и сателитни системи.
• Медицински изделия:Използва се в MRI скенери, оборудване за лазерна терапия и високо - прецизно медицински инструменти.
• Индустриални енергийни системи:Охлаждащи IGBT модули, трансформатори и системи за съхранение на енергия.
• Центрове за данни и телекомуникации:Управление на разсейването на топлината във високо - компютърни изчисления и 5G базови станции.

Производството на вакуумни попълнени течни студени плочи следва силно контролиран процес, за да се осигури прецизност и надеждност:

1. Избор на материали:Избор на високи - качествен алуминий или медни листове въз основа на топлинни и механични изисквания.
2. CNC обработка:Прецизно рязане на основната плоча и вътрешните канални конструкции.
3. Монтаж и почистване:Подреждане на компонентите и старателно почистване, за да премахнете замърсителите преди спояване.
4. Процес на вакуумно спояване:Отопление в контролирана вакуумна пещ за свързване на компонентите, създавайки теч - структура.
5. Публикуване - Охлаждане за спомване:Рафиниране на повърхностните облицовки и добавяне на функции за монтаж според нуждите.
6. Повърхностна обработка:Прилагане на анодизиране, никелово покритие или други покрития за повишена издръжливост.
7. Проверка на качеството:Провеждане на тестове за теч, тестове за налягане и оценки на топлинните характеристики, за да се гарантира спазването на спецификациите на дизайна.
8. Окончателна опаковка и доставка:Подготовка на студените чинии за сигурен транспорт до клиентите.

Вакуумно запълнените течни студени плочи са от съществено значение за приложенията, изискващи ефективно разсейване на топлината и дълга - надеждност на срока. Техният висок - дизайн на производителността, съчетан с трайни материали и прецизно производство, ги прави предпочитан избор в различни индустрии за усъвършенствани решения за управление на термично управление.



PowerWinx е водещ експерт във вакуумната запълнена технология за течни студени плочи, предоставяйки иновативни и ефективни охлаждащи решения за електрониката. Специализирайки се в прецизността - изработени алуминиеви дизайни, PowerWinx превъзхожда производството на висока плътност -, леки радиаторни мивки за светодиоди, захранвания и други. Доверете се на PowerWinx за професионална, цена - Ефективно вакуумно споена течна студена плоча, пригодена да отговори на вашите нужди от термично управление с превъзходно качество.
